1.性能特點
· 嵌入式結構,內置式底座,小巧、美觀,無色差。
· 獨特的卡槽設計,與探測器擰合后牢固可靠。
· 探測器180°可調整方向扣合,安裝方便、迅速。
· 安裝底座時,不必考慮探測器指示燈的方位,安裝簡便、快潔。
· M4方墊組合螺釘,連接可靠、牢固。
2.外形及安裝尺寸
如圖8-1所示
圖8-1 探測器底座外形結構圖
3.安裝與接線
· 安裝于建筑物頂棚,使用2只M4螺釘固定到預埋在安裝位置的 DH75 或DH86型接線盒上,
也可利用安裝孔直接固定在頂棚安裝位置。底座底面不得低于頂棚平面,不可嵌入安裝。
· 兩總線通過接線盒四周的進線孔進線,接于底座S+、S-端子,連接時無極性要求,可任意連接。

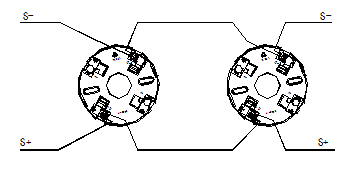

· 底座接線,如圖8-2所示:
圖8-2 底座接線圖
4.注意事項
· 底座上接線端子在連接總線時必須使用冷壓端子或焊接,不可隨意纏繞,避免線頭接觸不良和
長期工作氧化后造成系統故障。
· 頂的穿線孔在裝入底座后應使用密封膏或密封膠封堵,防止穿線管中大量的積水流入探測器。
· 底座沒入探測器后,順時針方向擰到位即可。
· 若探測器指示燈方位不符合要求,可將探測器按逆時針方向擰下,旋轉180°后再擰上即可。
· 連接導線必須是滿足國標的合格導線,導線上不得有增塑劑析出,以免對塑件產生破壞。
· 固定底座的螺釘不得使底座產生變形,以免產生應力,縮短底座壽命。
· 底座不得與酮、醛、脂、氯代烴、冰醋酸、植物油等物品接觸,防止引起應力開裂。
