依愛J-EI6032型中繼模塊
- 作者：克迅消防維保部
- 時間：2019-9-3
- 來源: 成都消防公司
1.概述
J-EI6032型中繼模塊（智能非編碼探測器接口，以下簡稱EI6032模塊）用于連接非編碼火災探測器、線型感溫火災探測器、非編碼消火栓按鈕等非編碼部件，接收報警信號。內置CPU，固化可靠判斷程序，工作穩定可靠。
???????? 電子編碼，唯一ID地址，可通過EI系列火災報警控制器、氣體滅火控制器、火災報警控制器（聯動型）在線設置地址。
2. 結構特征與工作原理

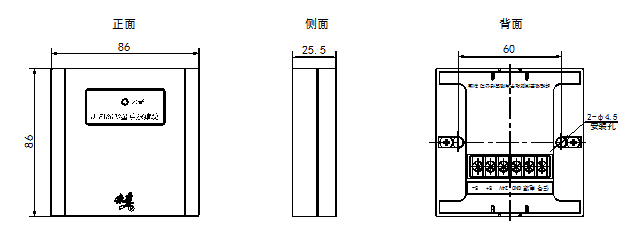

2.1 外形示意圖
如圖9-1 所示：
圖9-1 EI6032模塊外形示意圖
2.2 工作原理
中繼模塊電源輸出電路受總線電壓控制，輸出給配接的非編碼火災探測器/消火栓按鈕，線路末端接負載電阻。非編碼火災探測器/消火栓按鈕的火警信號（電壓或電流）經雙限比較器后送CPU實時進行檢測，當線路斷路造成負載電阻未連接或有火警時，CPU通過總線向控制器返回報警信號。
中繼模塊對DC24V電源進行實時監測，當線路斷線時向控制器返回報警信號。
3.技術特性
· 使用環境溫度：-10°C~ +50°C；使用環境溫度：≤95%RH（不凝露）?
· 總線工作電壓：24V脈動電壓；電源電壓：DC 24V±1015%
· 總線監視電流：≤1.5mA；報警電流：≤2.0mA
電源監視電流：≤5mA
· 線??? 制：兩總線（無極性）、DC 24V電源線（無極性）???
· 總線長度：￡ 2000米（截面積1.0mm2銅質雙絞線）
· 報警確認燈：紅色，巡檢時閃亮，接收報警信號時常亮。
· 配接設備信號類型：
1）非編碼探測器提供的無源常開觸點信號；
2）兩線制電流型非編碼探測器提供的電流信號：
監視電流：＜0.2 mA
報警后探測器兩端鉗位電壓：4.2V～6.6V
3）非編碼消火栓按鈕的電壓信號：1k限流電阻串聯發光二極管、開關????????????????????
· 負載電阻：1/4W? 3kW（不可恢復式線型感溫火災探測器配接J-EI6061終端盒）
· 外形尺寸：86mm×86mm×25.5mm
· 重量：77g
· 外殼防護等級：IP30
· 殼體材料和顏色：ABS 象牙白
· 底座安裝孔距：60mm
· 執行標準：GB16806-2006《消防聯動控制系統》
4.安裝與布線
4.1安裝
EI6032模塊固定在預埋的DH86型接線盒上，利用固定板上安裝孔用M4螺釘固定。也可利用安裝孔直接固定在安裝位置。
接線完成后將固定板固定，再將外罩扣在固定板上，將螺釘隱藏。EI6032模塊一般安裝在配接非編碼探測器/消火栓按鈕附近。
4.2 接線端子
EI6032模塊的底部示意圖及接線端子如圖9-2所示：
圖9-2 ?EI6032模塊的底部示意圖
4.3 接線說明
J-EI6032型中繼模塊上有六個帶字母標識的接線端子，“S+”、“S-”分別為總線正極、負極輸入，“24V”、“GND”分別為DC 24V電源的正極、負極輸入。“S+”、“S-”接入EI-6001QT氣體滅火控制器的回路總線，“24V”、“GND”接入控制器主機電源或DC 24V外設電源。
“電源”為中繼模塊向非編碼火災探測器/消火栓按鈕提供的電源端，“信號”為非編碼火災探測器/消火栓按鈕返回的信號端。
每個接線端子所接導線數量應不大于2根。
1）與提供故障、火警兩組觸點的非編碼探測器連接方式見圖9-3所示：
圖9-3 與提供故障、火警兩組觸點的非編碼探測器接線圖
2）與提供火警一組觸點的非編碼探測器連接方式：
參見圖9-3，3kW電阻與觸點并聯直接接于“電源”、“信號”端。

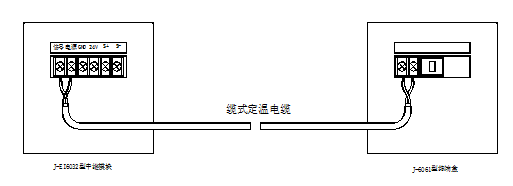

- 與不可恢復式線型感溫火災探測器及終端盒的連接方式見圖9-4所示：
圖9-4 與不可恢復式線型感溫火災探測器及終端盒接線圖

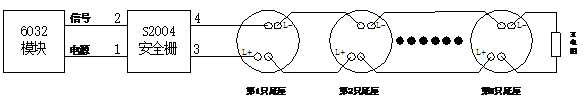

4）與本安型非編碼探測器（不多于10只）及安全柵的連接方式見圖9-5所示：
圖5
圖9-4 與本安型非編碼探測器及安全柵接線圖
 |
請注意: |
該接線方式“電源”、“信號”的連接有極性，不可接反，否則將無法報警。 |
4.4 布線要求
EI6032模塊接線的導線應選用截面積不小于1.0mm2 的多股銅芯雙絞線，總線最長距離不大于2000米。
 |
請注意: |
為保證線路可靠性，不允許使用單股導線或平行線。 |
5.使用與操作
1）在安裝EI6032模塊時，應將EI6032模塊的出廠編號記錄在平面圖對應位置上，并根據回路部件數量統一分配地址，以供編程時使用。
2）EI6032模塊接入控制器總線后，利用操作菜單“測試”?“智能部件調試” ?“智能部件統計”對輸入模塊進行登錄，控制器會顯示已登錄的EI6032模塊出廠編號及地址，如“0708010010? 010”，出廠時EI6032模塊的地址設置為出廠編號的最后兩位。
3）根據分配好的地址，對EI6032模塊設定地址。按“1”后輸入需設定的地址后可根據EI6032模塊的配接設備類型、地址、物理位置等進行編程。具體操作方法參見《EL-6000L型火災報警控制器安裝使用說明書》、《EL-2000M/2000G型火災報警控制器（聯動型）安裝使用說明書》。
編程后EI6032模塊處于正常監視狀態，EI6032模塊不應報故障或報火警，指示燈周期閃亮。
4）系統安裝調試完畢后應進行模擬試驗，短接“電源”、“信號”端EI6032模塊應發出火警信號并且點亮火警指示燈。消除短路，復位火災報警控制器，使系統恢復到正常工作狀態。
