依愛JTW-A2R-EI6011型點型感溫火災探測器
- 作者：克迅消防維保部
- 時間：2019-3-21
- 來源: 成都消防公司
?
1.概述
JTW-A2R-EI6011型點型感溫火災探測器（以下簡稱探測器）利用熱敏元件對溫度的敏感性來檢測環境溫度，內置CPU，固化有可靠的火警判斷程序，工作穩定可靠。
電子編碼，唯一ID地址，可通過EI系列火災報警控制器、火災報警控制器（聯動型）、氣體滅火控制器在線設置地址。
2.結構特征與工作原理
2.1 結構特征

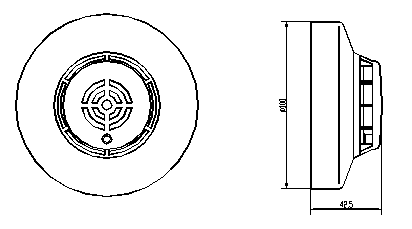

探測器外形結構如圖7-1所示：
圖7-1 探測器外形結構示意圖
· 探測器頂置導光柱，火警指示燈360可視。
· 旋轉拆卸式頂蓋設計，方便現場調試維護；全扣合式結構。
2.2工作原理
獨立的兩路熱敏電阻RT阻值隨溫度變化而變化，溫度檢測電路將熱敏電阻的阻值變化轉換為電壓變化，CPU實時進行A/D轉換。當超過設定判據時，CPU通過總線向控制器返回報警信號。
3.技術特性
· 使用環境溫度：-10°C~ +50°C；環境溫度：≤95%RH（不凝露）
· 工作電壓：24V脈動電壓
· 監視電流：≤0.35mA；報警電流：≤0.8mA
· 線??? 制：兩總線（無極性）；總線長度：≤2000米（截面積1.0mm2銅質雙絞線）
· 報警確認燈：紅色，巡檢時閃亮，報警時常亮。
· 動作溫度范圍：56°C ~ 66°C（由控制器設定，出廠默認值為56°C）
· 外形尺寸：直徑100mm，高42.5mm （不含底座）
· 重量：60g（不含底座）
· 外殼防護等級：IP30
· 殼體材料和顏色：ABS 象牙白
· 底座安裝孔距：54mm ~78mm
· 執行標準：GB 4716-2005《點型感溫火災探測器》
· 保護面積：當保護空間高度不超過8m 時，保護面積為30m2 ，具體參數應以GB 50116 《火災自動報警系統設計規范》為準。
4.安裝與接線
參見本說明書6.4條。
5.使用與操作
1）在安裝探測器時，應將探測器的出廠編號記錄在平面圖對應位置上，并根據回路部件數量統一分配地址，以供編程時使用。
2）探測器接入火災報警控制器總線后，利用操作菜單“測試”?“智能部件調試” ?“智能部件統計”對探測器進行登錄，控制器會顯示已登錄的探測器出廠編號及地址，如“0106010010? 010”，出廠時探測器的地址設置為出廠編號的最后兩位。
3）根據分配好的地址，對探測器設定地址。按“1”后輸入需設定的地址后可根據探測器的類型、地址、物理位置等進行編程。
編程后探測器處于正常監視狀態，探測器不應報故障或報火警，指示燈周期閃亮。
4）系統安裝調試完畢后應進行模擬火警試驗，用吹風機或其它升溫設備對探測器熱敏電阻加熱，探測器應發出火警信號并且點亮火警指示燈。待環境溫度降低后，復位火災報警控制器清除火警，使系統恢復到正常工作狀態。
 |
請注意: |
嚴禁使用打火機或蠟燭進行模擬火警試驗。 |
6.常見故障及排除方法
調試及運行過程中可能出現的故障現象及排除方法。
故障現象 |
原因分析 |
排除方法 |
備注 |
探測器故障 |
底座接線接觸不良、探測器未安裝到位、簧片與總線焊盤接觸不良 |
重新接線保證接觸良好、探測器安裝到位、更換簧片 |
|
無法設定地址 |
CPU（D1）故障 |
返修 |
|
傳感器故障 |
熱敏電阻短路或開路 |
查看檢測值，大于205為短路，小于5為開路。 |
|
誤報警 |
環境溫度超過 |
適當調整探測器動作溫度。 |
動作溫度范圍： |
不報警 |
溫度檢測電路（R8~R11、V7、C5；R14~R16、V8、C6）故障 |
查看檢測值，檢測值與環境溫度的關系為：檢測值=（T′2+18）±4 |
環境溫度25°C以上 |
7.維護保養
· 探測器應在即將調試前方可安裝，在安裝前應妥善保管，并應采取防塵、防潮、防腐蝕措施。
· 探測器應注意防塵，防塵罩必須在工程正式投入使用后方可摘下。
· 每半年應進行一次模擬火警試驗，測試探測器是否工作正常。
8.適用場所
8.1 適用場所
· 相對濕度長期大于95%；?????????????? · 可能發生無煙火災；
· 正常情況下有煙和蒸氣滯留,有大量粉塵； · 廚房、鍋爐房、發電機房烘干車間、吸煙室等；
· 其它不宜安裝感煙探測器的廳堂和公共場所。
8.2不適用場所
· 可能產生陰燃火；???
· 發生火災不及早報警將造成重大損失的場所。
