依愛JTY-GD-EI601O型點型光電感煙火災探測器
- 作者：克迅消防維保部
- 時間：2019-2-18
- 來源: 成都消防公司
?
?概述
JTY-GD-EI6010型點型光電感煙火災探測器（以下簡稱探測器）利用紅外光電元件及雙向散射技術來檢測煙霧濃度，內置CPU，固化有可靠的火警判斷程序，工作穩定可靠。
電子編碼，唯一ID地址，可通過EI系列火災報警控制器、火災報警控制器（聯動型）、氣體滅火控制器在線設置地址。
2 結構特征與工作原理
2.1結構特征
探測器外形結構如圖6-1所示：

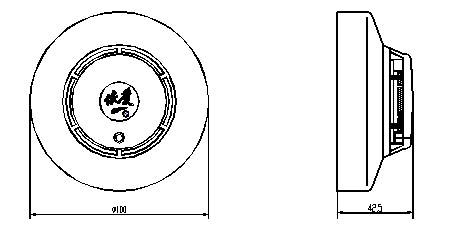

圖6-1 探測器外形結構示意圖
· 探測器頂置導光柱，火警指示燈360可視。
· 旋轉拆卸式頂蓋設計，方便現場調試維護；全扣合式結構。
2.2工作原理
探測器采用紅外線散射原理探測火災產生的煙霧，探測元件主要由紅外發射、接收對管及光學暗室（也稱“迷宮”）組成，光學暗室可屏蔽外界雜散光干擾但不影響煙霧顆粒進入。
CPU控制紅外發射管周期發光，在無煙狀態下接收管只接收到很弱的紅外光，當有煙霧進入時，由于散射作用使接收光信號增強，經放大后的電信號由CPU實時進行A/D轉換。當超過設定判據時，CPU???? 通過總線向控制器返回報警信號。
前向/后向雙光路設計，利用對各種煙霧響應變化量的比值不同實現對各種煙霧響應的均衡性。
3.技術特性
· 使用環境溫度：-10°C~ +55°C；環境溫度：≤95%RH（不凝露）???
· 工作電壓：24V脈動電壓
· 監視電流：≤0.35mA；報警電流：≤0.8mA
· 線??? 制：兩總線（無極性）；總線長度：≤2000米（截面積1.0mm2銅質雙絞線）
· 報警確認燈：紅色，巡檢時閃亮，報警時常亮。
· 風速：< 5m/s
· 外形尺寸：直徑100mm，高42.5mm（不含底座）
· 重量：75g（不含底座）
· 外殼防護等級：IP30
· 殼體材料和顏色：ABS 象牙白
· 底座安裝孔距：54mm ~78mm
· 執行標準：GB 4715-2005《點型感煙火災探測器》
· 保護面積：當保護空間高度為6m~12m時，一個探測器的保護面積對一般保護現場而言為80m2，保護空間高度為6m 以下時，保護面積為60m2。 具體參數應以GB 50116 《火災自動報警系統設計規范》為準。
4.安裝與接線
4.1 安裝
探測器安裝固定方式如圖6-2所示，預埋盒采用DH86 型標準預埋盒。先將探測器底座用兩只M4螺釘固定在預埋盒上, 預埋盒應預埋入房間頂棚安裝位置的混凝土內,不能傾斜或高出完工后的平面,允許嵌入但嵌入深度0～6mm 之間。
如不用預埋盒，則必須保證底座牢固地安裝在頂棚上。
探測器與底座間具有成180°的兩個安裝位置，將探測器套在底座上，順時針旋轉使底座嵌入探測器底部，稍向底座方向用力壓探測器，順時針旋轉至聽見“喀噠”聲即可安裝好探測器。

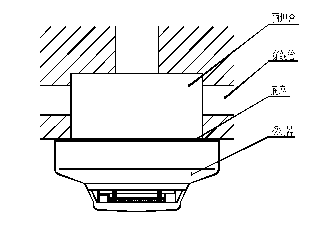

圖6-2 探測器安裝示意圖
探測器的底部及配套底座（J-6008），如圖6-3、圖6-4所示：
圖6-3 探測器的底部示意圖????????????????? 圖6-4 底座示意圖
4.3 接線方式
J-6008型底座上有兩個帶字母標識的接線端子，“S+” 為總線正極輸入，“S-”為總線負極輸入。“S+”、“S-”接入EI系列氣體滅火控制器的回路總線。
每個接線端子所接導線數量應不大于2根。
底座安裝并接線完畢后，應將接線孔使用密封膏或密封膠封堵，防止穿線管中或建筑內大量積水流入探測器。
4.4 布線要求
底座接線的導線應選用截面積不小于1.0mm2 的多股銅芯雙絞線，總線最長距離不大于2000米。
 |
請注意: |
為保證線路可靠性，不允許使用單股導線或平行線。 |
5.使用與操作
1）在安裝探測器時，應將探測器的出廠編號記錄在平面圖對應位置上，并根據回路部件數量統一分配地址，以供編程時使用。
2）探測器接入火災報警控制器總線后，利用操作菜單“測試”?“智能部件調試” ?“智能部件統計”對探測器進行登錄，控制器會顯示已登錄的探測器出廠編號及地址，如“0006010010? 010”，出廠時探測器的地址設置為出廠編號的最后兩位。
3）根據分配好的地址，對探測器設定地址。按【1】后輸入需設定的地址后可根據探測器的類型、地址、物理位置等進行編程。
編程后探測器處于正常監視狀態，探測器不應報故障或報火警，指示燈周期閃亮。
4）系統安裝調試完畢后應進行模擬火警試驗，用香煙或煙槍使其煙霧擴散到探測器迷宮內部，探測器應發出火警信號并且點亮火警指示燈。待煙霧散去后，復位火災報警控制器清除火警，使系統恢復到正常工作狀態。
6.常見故障及排除方法
調試及運行過程中可能出現的故障現象及排除方法。
故障現象 |
原因分析 |
排除方法 |
備注 |
探測器故障 |
底座接線接觸不良、探測器未安裝到位、簧片與總線焊盤接觸不良 |
重新接線保證接觸良好、探測器安裝到位、更換簧片 |
|
無法設定地址 |
CPU（D1）故障 |
返修 |
|
傳感器故障 |
光電對管（V10、V12、V13）故障 |
返修 |
|
誤報警或 |
迷宮內有灰塵或石灰粉末 |
拆卸探測器頂蓋，取下迷宮上蓋，將迷宮內清理干凈 |
正常情況下 |
不報警 |
檢測電路（N2、R11~R24、C7~C16）故障 |
查看檢測值，加煙時應增加 |
|
7.維護保養
· 探測器應在即將調試前方可安裝，在安裝前應妥善保管，并應采取防塵、防潮、防腐蝕措施。
· 探測器應注意防塵，防塵罩必須在工程正式投入使用后方可摘下。
· 每半年應進行一次模擬火警試驗，測試探測器是否工作正常。
8.適用場所
8.1 適用場所
· 商廈、賓館、飯店、寫字樓、辦公樓、走道、電梯機房、教學樓等；
· 計算機房、通訊通信機房、電影放映室；
· 博物館、圖書館、檔案庫、書庫等；
· 有電氣火災危險的場所；
· 機站、機房、無人值守場所。
8.2不適用場所
· 可能產生蒸氣和油霧；
· 常有大量粉塵、水霧滯留；
· 正常情況下有濃煙滯留。
