依愛J-EI6068型手動/自動轉換開關
- 作者：克迅消防維保部
- 時間：2019-1-31
- 來源: 成都消防公司
?J-EI6068型手動/自動轉換開關
1.概述
手動/自動轉換開關為氣體滅火系統的配件，設置于氣體滅火防護區外，配接EI-6001QT氣體滅火控制器時，通過EI6132模塊與控制器相連，利用鑰匙開關向EI6132模塊提供“手動/自動”輸入動作信號（無源常開）。可對氣體滅火分區的手動/自動狀態進行控制，可接收EI6132模塊的“自動”輸出信號，點亮“自動”燈。模具注塑，外形美觀，適用于不同的預埋盒，安裝使用方便。
2.主要技術指標
· 適用環境溫度：－10℃ ～ +50℃；濕度：＜95%RH（不凝露）
· 指示燈工作電流：2mA
· 工作電壓：DC24V
3.外形及安裝尺寸

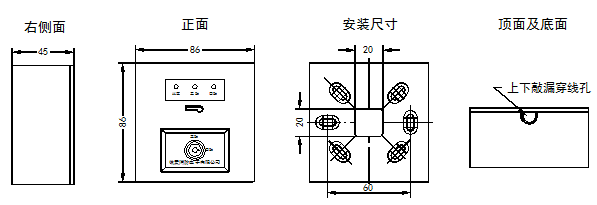

如圖5-1所示：
圖5-1 外形及安裝尺寸圖
4.安裝與接線
4.1安裝
接線盒DH75或DH86預埋在墻體內，利用底板上穿線孔進線與接線端子連接，底板用兩個 M4 的螺釘固定在接線盒的兩個螺紋孔上。底板上端有敲漏孔供從墻壁向下走線用。
將殼體（與印制板、啟動零件為一整體）與底板扣合。
4.2接線
接線端子共5個: X1.1（24V）、X1.2（GND）、X1.3（A）、X1.4（R）、X1.5（F+）。
接線如圖5-2所示，X1.1、X1.2分別接DC24V、GND，X1.3、X1.4、X1.5分別接EI6132氣體輸入輸出模塊的“Autom”、“自動輸入”、“自動輸入”端。
