營口山鷹JB-QBZ2-YBZ127火災報警控制器
- 作者：克迅消防維保部
- 時間：2022-4-6
- 來源: 成都消防公司
1 ?產品簡介
JB-QBZ2-YBZ127火災報警控制器的最大地址容量為254個報警點，適合于小型建筑消防火災自動報警需求。它具有火災自動報警、聯動控制功能，是報警聯動一體化控制設備，二總線輸出控制電路，減少了工程安裝布線，具
有可靠性高，經濟實用的特點。LCD液晶漢字顯示界面，當前顯示500條信息、操作方便。
JB-QBZ2-YBZ127火災報警聯動控制器通過CCC認證
JB-QBZ2-YBZ127火災報警聯動控制器滿足下面標準:
GB4717—2005 ??《火災報警控制器》
（1）可靠性高、抗干擾能力強
系統自身具有自診斷功能，動態監測并顯示電源、傳輸線路及其它各部分的工作狀態，系統的邏輯編程結果可以進行校驗，保證系統運行數據的可靠性。電路設計具有防電磁干擾、電網干擾等措施。總線輸出回路設有抗干擾吸收電路和短路保護電路。
（2）可選配“二路多線控制盤”，能實現重要消防設備的多線控制——自動方式或手動方式
（3）可選配八路總線鍵盤，實現對消防設備的直接啟動。
（4）可選配面板直插式微型漢字打印機，全中文打印。
（5）控制器與外圍器件采用兩總線無極性方式連接，單回路254點，報警點、聯動點任意混接。
（6）本機具有自動登錄功能，減少用戶現場編程時的麻煩，只進行現場聯動關系的編程即可。
（7）增加GPRS模塊，可以具有無線上網功能組成無線通訊網絡，方便用戶的遠程監控及遠程診斷。
（8）具有黑匣子功能，可以存儲火警、故障、聯動及操作等信息。
（9）具有離線編程功能。可以事先在計算機上進行邏輯關系的編制后上傳到本機。
（10）根據工程需要可擴展CAN接口JB-LGZ-YKS4064或JB-LGZ-YBZ2032系列報警器聯網使用。
（11）設有多級密碼保護，防止誤操作帶來的損失。
（12）有對編碼器件編碼功能。
（13）結構型式：壁掛式結構。機殼的上下端和背面均有進線孔，方便施工。
2、主要技術參數
○?額定電壓：220VAC；50HZ
○?備用電源：12V/4.5AH蓄電池兩塊
○?功 ???耗：60W
○?總線電壓：18V～24V
○?線 ???制：二總線無極性
○?輸出回路：1回路
○?系統容量：254點
○?主機輸出的繼電器信號：1組火警繼電器信號，1組警鈴繼電器信號
○?主機多線聯動：2路啟動和2路停止信號輸出。
○?環境條件：溫度 ?0℃～＋50℃； ?濕度 ?≤98%
○?結構形式：壁掛式； 長340mm×寬118mm×高452mm

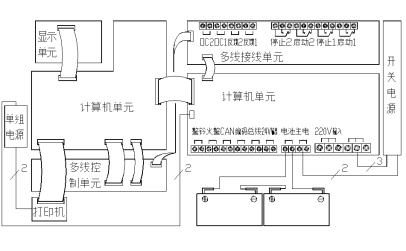

3、內部接線圖及接線端子圖
端子說明：
警鈴：警鈴DC24V輸出。
火警：火警DC24V輸出。
CAN：CAN總線輸出。
編碼：對編碼器件編碼時的輸出端。
探測器：一路總線回路輸出。
24V輸出：對外24V輸出端子。
24V輸入：給報警器供電的24V輸入端子。
