1 ?產品簡介
JQ-YKS4830火災報警中繼器是為了滿足消防火災報警控制器的地址擴容需求而開發的設備,它增加了火災報警系統的報警、聯動的點數。它是JB-LGZ-YKS4064、JB-LG-YBZ2032火災報警聯動控制器的配套產品,使用它為主機擴容非常方便,可以直接安裝在豎井、各個防火分區等處。每增加一臺火災報警中繼器,火災報警系統就增加508個火災報警探測器或總線控制模塊。
當一些工程的施工現場距離過遠時,我們必須要考慮長線問題。合理利用中繼器并在現場增加消防電源后,可以簡化施工線路,并可以延長現場編碼器件的傳輸距離,可以很好的解決工程長線問題。
電路設計具有防電磁干擾、電網干擾等措施。探測器總線輸出回路都設有抗干擾吸收電路和短路保護電路,任何回路發生故障都不會影響到其它回路,使故障對系統的影響降低到最低限度。
它與報警主機的通訊采用了CAN總線技術,抗干擾性強,可靠性高。JQ-YKS4830火災報警中繼器沒有現場邏輯編程功能,所有的編程在火災報警主機中進行。
JQ-YKS4830火災報警中繼器采用二總線方式管理火災報警探測器、各種總線模塊。
2 ?主要技術參數
○?工作電壓:DC 24V (要求電源電壓輸入為DC26V)
○?工作電流:≤100mA
○?通訊標準:CAN
○?功 ???耗:≤5W
○?線 ???制:四總線 ,一對24V電源線,一對CAN信號線
○?回 路 數:二個回路,每一個回路可以接254只編碼器件
○?連接編碼器件:最多508只
○?結構型式:壁掛式,長125mm×寬40mm×高170mm
○?環境條件:溫 ???度:0~50℃;相對濕度:≤98%

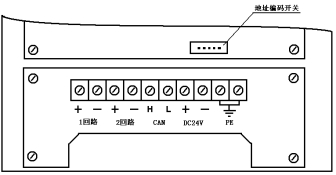

3接線圖
安裝與布線
布線:系統探測器二總線選用RVS-2×1.5mm2銅芯導線,回路最大線阻不大于30Ω。
24V電源線選用BV安裝線,截面積≧2.5mm2 ;CAN通訊總線選用RVVP-2×1.0mm2銅芯導線。
????????????????????

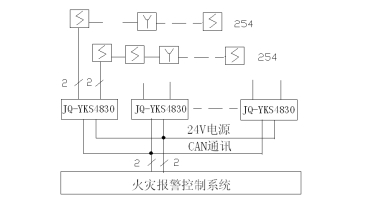

JQ-YKS4830火災報警中繼器在報警系統的連接圖
