JB-LGZ-YKS4064A火災報警控制器內部接線圖說明
- 作者：克迅消防維保部
- 時間：2021-12-23
- 來源: 成都消防公司
核心單元，主控單元與多線聯動控制盤的接線圖
消防電源接線圖
回路板接線圖
外部接線及端子說明
消防電源接線圖
主控板
注:火警輸出,警鈴輸出在啟動時為DC24V電壓。另外警鈴輸出具有線路檢測功能，需在終端并接2K/2W電阻。

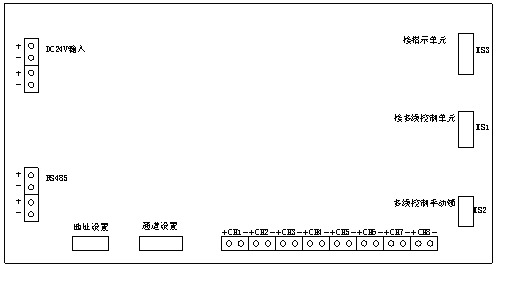

雙回路控制單元
多線單元接線板
