JB-LGZ-YKS4064A火災報警控制器（聯動型）
- 作者：克迅消防維保部
- 時間：2021-11-29
- 來源: 成都消防公司
1、產品簡介
JB-LGZ-YKS4064A火災報警控制器（聯動型）屬于大容量火災報警主機，系統容量最大為16256點。它具有火災自動報警、聯動控制、數據上傳等多項功能，是報警聯動一體化控制設備，二總線輸出控制電路，減少了工程安裝布線。它的控制電路按功能要求實現了模塊化，方便了系統的維護和保養。采用ARM嵌入式處理器設計，集成度高，運行穩定。顯示部分為10.4寸TFT大屏幕彩色液晶顯示器,全中文顯示并有操作向導，使用簡單方便。多臺火災報警控制器可通過CAN總線實現系統聯網。
JB-LGZ-YKS4064A火災報警控制器（聯動型）通過CCC認證
JB-LGZ-YKS4064A火災報警控制器（聯動型）滿足下面標準:
GB4717-2005 ?????《火災報警控制器》
GB16806-2006 《消防聯動控制系統》
（1） 火災報警﹑聯動控制﹑區域顯示功能
報警、聯動回路兩總線無極性，可連接32塊回路板，每塊回路板2個回路，每個回路254點，總計可達到16256點。聯動控制集總線、多線控制于一身，另外包括火警信號輸出﹑警鈴信號輸出等。通過火災顯示盤（回路信號總線、RS485總線）可顯示相應區域器件的報警情況。
（2） 監管功能
通過監管部件可完成一些非火災報警的功能，例如：通過防盜接口可連接防盜探測器。
（3） 配套設備
通過RS485接口可連接多線盤﹑手動盤﹑廣播盤﹑滅火盤﹑火災顯示盤﹑電話盤等設備，RS485設備總數為99臺。可以構成一個完整、實用的報警聯動控制系統。
（4） 聯網功能
提供外部CAN接口，可以與其它控制器或CRT管理系統組成網絡。也可以通過此接口控制其它網絡設備或加入到其它系統中。
（5） 打印功能
微型熱敏打印機實時打印報警信息，可打印全部信息或只打印火警信息、打印聯動信息。
（6） 歷史記錄存儲
各種報警及操作信息均有詳細的記錄，全部記錄、火警記錄、聯動記錄分別存儲，各為9000條。
（7） 檢測探測器的應用環境
可實時讀取探測器監視范圍內的采樣數據，既可以采樣單點數據又可以采樣回路數據，便于分析和比較。這項功能對于了解探測器的工作環境和自身的工作狀態有很大的幫助。
（8） 調試、測試功能
通過分析單點及回路電流，了解單個回路器件及整個回路運行的穩定性。另外，每塊回路板專門設有一個編碼接口，用于回路器件的編碼。自動登陸功能可以快速的登記所有回路連接的器件。
（9）擴展功能
可以同計算機管理系統組成火災報警系統網絡。
增加GPRS模塊，可以具有無線上網功能，方便用戶的遠程監控及遠程診斷。
現場編程支持在線編程，離線編程；提供強大的邏輯功能，滿足復雜的聯動控制要求。
（10）機構形式

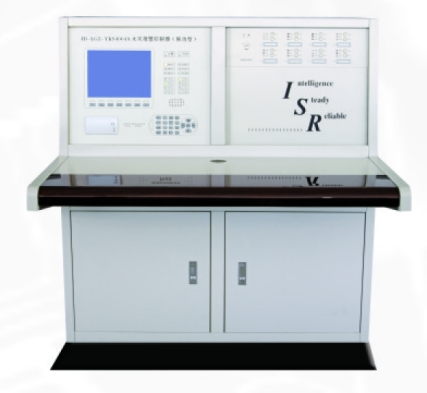

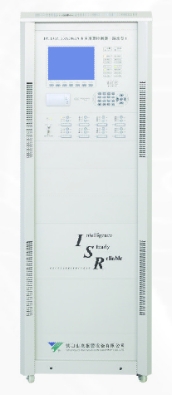

標準立柜式JB-LGZ-YKS4064A或兩空琴臺式JB-LTZ-YKS4064A
2、主要技術參數
○?額定電壓：220V/AC；50HZ
○?備用電源：12V/42AH蓄電池兩塊
○?功 ???耗：300W
○ 總線電壓：18V～24V
○?線 ???制：二總線
○?輸出回路：最多時64個回路
○?每一回路地址容量：254個
○?單機總線地址容量：最大16256。
○?主機輸出的繼電器信號：1組火警DC24V輸出信號，1組警鈴DC24V輸出信號。
○?多線聯動容量：8路啟動和停止信號輸出，并可以擴展回路。
○?工作環境：溫度： 0℃～＋50℃；濕度：≤98%
○?結構形式：立式柜(標準配置12U)或二節琴臺柜。
3、系統配置選擇
名稱 |
用途 |
選擇 |
主控單元+核心單元 |
系統的核心 |
必選 |
雙回路控制單元 |
輸出總線信號——管理探測器、模塊等總線編碼器件 |
必選 |
液晶顯示器 |
10.4寸彩色液晶顯示 |
必選 |
8路多線聯動控制盤 |
滿足重要消防設備的多線制控制要求，根據需要可多選。 |
必選 |
總線手動鍵盤 |
實現點對點啟動設備——系統總線控制的外部設備 |
可選 |
24V/20A電源 |
為系統和聲光報警器等外部聯動設備等供電 |
必選 |
GPRS模塊 |
為主機增加無線上網功能，用于遠程通訊 |
可選 |
