依愛EI-6001氣體主機安裝及接線
- 作者：克迅消防維保部
- 時間：2018-4-17
- 來源: 成都消防公司
面板布局及外形尺寸
?如圖所示

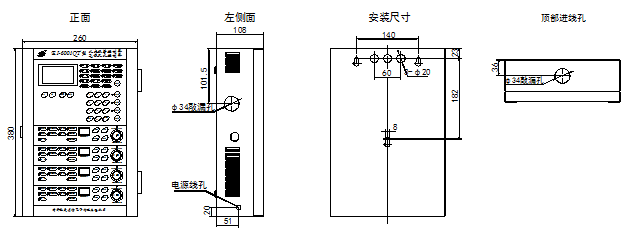

外形結構尺寸及進線孔、安裝孔位置圖
安裝、接線
1 安裝
本控制器采取壁掛安裝，其底邊距地面高度不應小于1.5m，后箱體有3個安裝孔，可用M8的金屬膨脹螺栓固定在墻壁上，固定應牢固、端正，安裝在輕質墻上時應采取加固措施。靠近門軸的側面距離不應小于0.5m，正面操作距離不應小于1.2m。
控制器的顯示操作面板應避開陽光直射，房間內無高溫、高濕、塵土、腐蝕性氣體；不受振動、沖擊等影響。
 |
請注意 |
控制器、探測器等消防報警設備不可安裝在長期潮濕、積水或存在腐蝕性氣體、油污、凝露等場所，否則會造成產品損壞。應防止水順管線進入控制器。對于潮濕場所，必要時應加裝除濕設備！ |
接線盤及接線說明

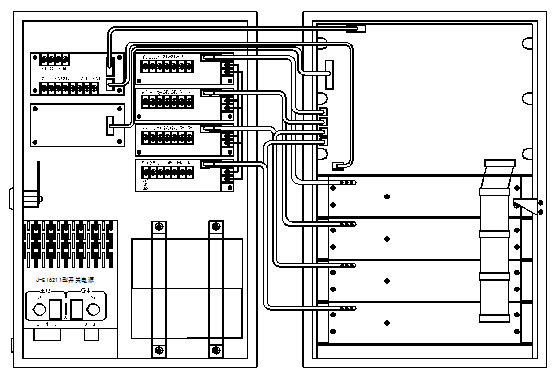

接線板布局
如圖 所示：
????????????? ??????接線板???? ???????分區接線板
接線板布局圖
接線說明
1) 接線板
接線板位于箱體左上角，接線端子如圖1-4所示：
圖1-4 接線板及接線端子
S+、S-：回路兩總線端子，用于接火災探測器和其它編碼部件。
24V+、24V-：24V電源輸出端子，供外部設備使用，出廠時與24V1+、24V1-（內部24V電源端子）短接，當使用外控24V電源時，需將該短接線（即11、12號線）拆掉，將外控電源的24V接到24V+、24V-端子上。
FO、FC：火警輸出端子，火警時動作，無源常開接點（常開端、公共端）。
GO、GC：故障輸出端子，故障時動作，無源常開接點。
2) 依愛網卡
位于接線板下方，其中的X2（NET_A、NET_B）端子與其它控制器的對應端連接，構成網絡系統。
3) 分區接線板（數量根據需要選定）
位于箱體上部右側，自上而下，依次為1~4分區接線板，其中：
啟動：有源輸出；用于控制放氣閥，根據設置的延時時間動作。
公共、常開：無源輸出，根據設置的延時時間動作。
24V+、24V-：用于提供本分區設備的24V電源。
C＋、C－：用于連接本分區氣體輸入輸出模塊。
3電源接線
控制器箱體左下角有三個交流電源接線端子，分別為L、N、G，L接火線、N接零線、G接地線，接線應當符合國家有關標準的要求。
4接線要求
1）兩總線、多線輸出控制線必須選用截面大于1.0mm2的銅芯雙絞線（線路較長時，截面應大于1.5mm2）；
2）DC24V電源線應選用截面不小于1.5mm2的銅芯軟導線，保證設備端電壓能滿足啟動要求；
3）所有外接導線對地絕緣電阻應大于20MW（用500V兆歐表測量），否則，系統可能工作不正常。
4) 控制器的交流輸入電源應與消防電源連接，嚴禁用插頭連接。
5）消防控制室應設有接地體，并保證接地體與交流電源的零線間直流電阻小于10W；機內設有接地螺釘，應選用截面不小于4mm2的銅芯軟導線與建筑物接地體相連，接地線從右側面引入，應使接地牢固、可靠。
6）室外布線應進行防水、防潮保護，否則導線可能會因長期潮濕而絕緣下降；應穿鋼管敷設，并將鋼管可靠接地，以提高系統抗雷擊、抗干擾性能。
7）控制器的回路總線、24V電源線、聯動輸出線、網絡通訊線等線路均不得與廣播線、電話線或其它高電壓線路共管，廣播線、電話線應分別單獨穿管敷設。
