依愛EI-6001氣體主機技術參數和結構特征

  • 概述

?EI-6001QT型氣體滅火控制器主要用于各種有管網或無管網式二氧化碳、七氟丙烷、三氟甲烷、IG-541、SDE等氣體滅火系統,可直接連接智能感煙、感溫火災探測器,亦可通過智能非編碼探測器接口(中繼模塊)連接非編碼火災探測器,進行火災報警;通過區控輸入輸出模塊和內部繼電器控制氣體滅火設備及有關警報裝置??蓮V泛適用于計算機房、資料室、配電室、變電室、通訊機站等場所。

  • 工作原理

QT型氣體滅火控制器主要由主控板、區控板、接線板等部分構成,如圖1-1所示,其中主控板、區控板通過RS485總線連接,接線板與主控板相連,分區接線板分別與區控板相連。
主控板通過總線接口連接各現場部件(探測器、手動報警按鈕、非編碼探測器接口等),實時巡檢各部件狀態,進行火警判斷,發出聲、光報警信號,顯示報警信息,通過分區總線接口連接各分區EI6132型輸入/輸出模塊,進行輸入信號檢測,輸出相關控制信號;區控板根據火警狀態進行判斷,通過繼電器輸出放氣閥控制信號。
消防主機說明書

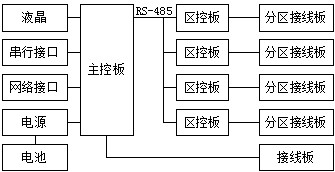

圖1-1 系統構成框圖

  • 技術特性

1) 能以兩總線制方式掛接本公司生產的EI6000系列智能感煙、感溫火災探測器,亦可通過智能非編碼探測器接口(中繼模塊)連接接非編碼感煙、感溫探測器,接收探測器的火警信號。
2) 具有4個獨立的滅火控制區,每個分區的氣體輸入輸出模塊具有選擇閥輸出、聲光輸出、放氣燈輸出,區控板具有放氣閥輸出,能根據各分區的火警信息和噴灑狀態,自動啟動聲光報警器、選擇閥、放氣閥、放氣燈等設備;每個區具有1個緊急啟動按鈕,可直接啟動放氣閥。
3) 每個滅火區具有“啟動”和“停止”按鍵,當允許操作時,按下“啟動”鍵,聲光警報裝置立即啟動,放氣閥延時啟動;對于正在延時啟動的設備,這時若按下“停止”鍵,可使設備停止工作,從而避免因誤報警而造成的損失。
4) 能通過EI6132輸入輸出模塊接收滅火現場的“緊急啟動”信號,使聲光報警器立即啟動,放氣閥延時啟動;能通過該模塊接收現場的“緊急停止”信號,使本區延時啟動的設備立即停止。
5) 每個滅火區具有“聲光啟”和“聲光停”按鍵,當允許操作時,按下“聲光啟”鍵,可立即啟動聲光報警器;按下“聲光停”鍵,則立即停止聲光報警器。
6) 能通過氣體輸入輸出模塊接收氣體噴灑反饋信號,發出噴灑報警聲;可根據反饋信號點亮現場的放氣門燈。
7) 氣體噴灑控制閥的自動啟動延時時間可根據需要在0~30秒內任意設置。
8) 具有火警、故障信號輸出,并可通過氣體輸入輸出模塊接收遠程手動/自動控制信號。
9) 具有故障報警功能,能自動檢測總線及部件故障、放氣閥斷線短路故障及聲光報警器連線的短路斷路故障,能檢測主電(交流電源)故障和備電(蓄電池)故障,具有故障聲光指示。
10) 能進行主、備電自動切換,備電具有欠壓保護功能,避免蓄電池因放電過度而損壞。
11) 具有歷史記錄存儲功能,可自動保存火警、故障、聯動、操作等信息。

  • 主要技術指標

1)使用環境溫度:0℃~40℃;相對濕度:≤95% ( 40℃)?
2)交流輸入電壓:220V± ?%, 50Hz±1%
3)交流輸入功率:≤100W
4)直流備電:DC24V/3.3Ah,全密封免維護蓄電池
5)容量:4區(可選);回路容量≤124點
6)DC24V電源最大輸出電流:2A(瞬態輸出可達3A)
7)總線長度:≤1500米
8)外形尺寸:380mm×260mm×108mm
