依愛J-EI6132型輸入/輸出模塊
- 作者：克迅消防維保部
- 時間：2018-12-10
- 來源: 成都消防公司
?1.概述
??? J-EI6132型輸入/輸出模塊是氣體滅火系統現場專用部件，通過兩總線與EI-6001QT型氣體滅火控制器通訊，內含CPU，電子編碼，自動登錄。具有5路輸入接口，可接收手/自動轉換開關、緊急啟停按鈕、氣體壓力開關、氣體失重故障等信號；具有4路輸出接口，可分別控制聲光警報器、放氣指示燈、選擇閥等現場設備。可檢測輸入、輸出線路故障，滿足國標GB16806-2006的有關要求，接線簡單，使用方便。
2.外形及安裝尺寸
?? 如圖2-1所示：

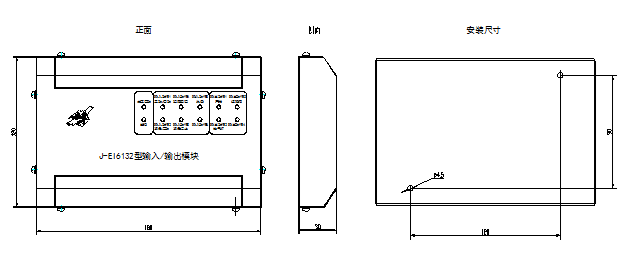

圖2-1 外形結構圖
3.主要技術指標
· 適用環境溫度：-10°C ~ +50°C；濕度：＜95%RH（不凝露）
· 總線工作電壓：24V脈動電壓；電源電壓：DC20.4V ~ 26.4V
· 監視電流：≤1mA；動作電流：≤20mA（每路）
· 線??? 制：兩總線（無極性）；24V電源（有極性）
· 總線長度：≤1500m
· 輸出觸點容量：DC24V/1A（用于聲光報警器、放氣指示燈等）；DC28V/5A（用于選擇閥等）
· 負載電阻：1/4W 47kW（輸入端）；1/4W 10kW（聲光警報器、放氣指示燈輸出端）
· 外殼防護等級：IP30
· 外形尺寸：180mm×120mm×30mm
· 底座安裝孔徑：4.5mm
· 重量：715g±5%
4.安裝與接線
4.1安裝
氣體輸入輸出模塊一般安裝在氣體滅火防護區外，先將端子蓋及外罩取下，利用底板上兩對角安裝孔用螺釘將底板固定在安裝位置。接線完成后將外罩、端子蓋裝回。
4.2接線
J-EI6132型氣體滅火輸入輸出模塊有2排接線端子，用于連接EI-6001QT型氣體滅火控制器以及聲光警報器、緊急啟停按鈕等現場部件，接線如圖2-2所示。

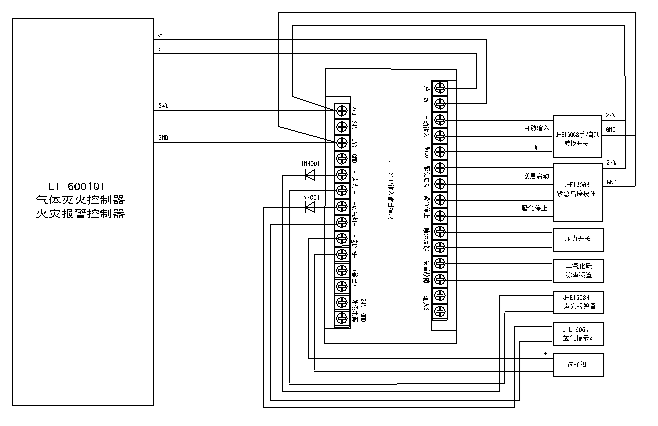

圖2-2 氣體滅火輸入輸出模塊接線圖
如需要對輸入/輸出線路檢測斷路故障，則需斷開XP1～XP9插針，并在手動/自動轉換開關、緊急啟停按鈕、壓力開關、CO2稱重裝置的線間接47kW負載電阻，在聲光警報器、放氣指示燈的線間接10kW負載電阻。如不接負載電阻，控制器將無法檢測斷線故障，如將對應的模擬負載跳線器拔掉，控制器將報輸入/輸出線路斷線故障。
氣體輸入輸出模塊出廠設置選擇閥采用外設24V電源，需單獨接入外設電源，若選擇閥驅動電流較小，也可采用控制器自帶的DC24V電源，只需將插針XP11～XP13短接即可。
 |
請注意: |
3路輸出均有極性，應與設備一一對應。 如極性接反，設備將無法動作。對于J-EI6084型聲光警報器、J-EI6067型放氣指示燈因電源輸入無極性，必須在模塊對應輸出的“+”與聲光/放氣燈間串二極管1N4001或1N4004，方向見上圖。 |
4.3布線要求
氣體輸入輸出模塊與EI-6001QT控制器間總線應選用截面積不小于1.0mm2 的多股銅芯雙絞線，線路最長距離不大于1500米。
DC24V電源線應選用截面積不小于2.5mm2 的多股銅芯導線，線路長度應保證設備動作時線路末端電壓不低于18.6V。
 |
請注意: |
為保證線路可靠性，不允許使用單股導線或平行線。 |
5.使用與操作
5.1 編程
根據J-EI6132模塊的地址、安裝位置、分區等進行編程。具體操作方法參見說明書“EI-6001QT型氣體滅火控制器”編程部分。編程后EI6132模塊處于正常監視狀態，不應報故障或動作、反饋。
5.2 跳線設置說明
插針XP1～XP5分別為自動輸入、緊急啟動輸入、緊急停止輸入、噴灑反饋、失重故障的負載電阻設置插針，出廠時均插有跳線器。當現場接入設備及負載電阻后應將對應的插針上跳線器取下。如不需要進行輸入線路斷路檢測，則不要改變出廠設置。
插針XP7～XP9分別為聲光警報器、放氣指示燈、選擇閥的負載電阻設置插針，出廠時均插有跳線器。當現場接入對應的設備及負載電阻后應將對應的插針上跳線器取下。如聲光警報器、放氣指示燈不需要進行輸出線路斷路檢測，則不要改變出廠設置。
插針XP11～XP13為主機電源與外設電源短接設置插針，出廠時無跳線器，EI6132模塊以及聲光警報器、放氣指示燈等現場部件使用控制器自帶的DC24V電源，選擇閥使用外設電源DC24V（與主機電源共地）。如現場無外設電源，可將XP11～XP13插上跳線器，“24V”與“外設電源24V”端子即短接。
5.3 調試
系統安裝調試完畢后應進行模擬試驗，將EI-6001QT控制器的區控板設置成“自動”，氣體區控模塊上“本區自動”指示燈應點亮；將區控板設置成“手動”，“本區自動”指示燈應熄滅。
將輸入線路分別斷開，模塊上“故障”燈應點亮，控制器應顯示對應輸入（手/自動、緊急啟動、緊急停止、噴灑反饋、失重）端口斷線故障；將輸出線路分別短路、斷路，控制器應顯示對應輸出（聲光、放氣燈、選擇閥）端口短路、斷路故障。
在短接“緊急啟動”輸入端后，模塊上“聲光”、“選擇閥”動作指示燈應點亮，對應輸出“+”端應有DC 24V電壓；在短接“噴灑反饋”輸入端后，模塊上“放氣燈”動作指示燈應點亮，對應輸出“+”端應有DC 24V電壓。
