LD128E(Q)聯動型火災報警控制器說明書（一）
- 作者：克迅消防維保部
- 時間：2016-1-14
- 來源: 成都消防公司
一．系統介紹 ???
JB-QB/LD128E(Q)聯動型火災報警控制器（以下簡稱LD128E(Q)）是智能化的二總線火災自動報警設備，采用中文液晶顯示，滿足《消防聯動控制設備通用技術條件GB16806-1997》規范。LD128E(Q)集報警及聯動控制于一體，主要針對中、小型消防工程項目設計，廣泛應用于賓館、公寓、商場、餐飲娛樂場所、工廠等，同時它可作為大型工程的區域火災報警控制器使用。
LD128E(Q)聯動控制器可配接4個回路，每回路可混接256個探測器、聯動模塊或區顯。即LD128E(Q)聯動控制器總容量為1024點，其中探測器、聯動模塊和區顯的比例可自由調配。同時它除有一組公共火警繼電器輸出節點外，還有6路繼電器有源輸出。LD128E(Q)聯動控制器具有一個CAN總線接口，可與我公司生產的其它控制器形成對等網絡，同時具備RS232接口，可與CRT、樓宇自動化設備及遠程消防管理系統相連。
1.1功能簡介（）
1.1.1液晶顯示
LD128E(Q)采用全液晶中文顯示，并配發光二極管指示系統關鍵狀態信息。液晶的使用使用戶方便快捷地查詢系統火災信息及系統工作狀態，它的全中文及菜單功能使用戶不必花費大量的時間來學習系統的操作方法，只要查詢菜單就能進行操作。方便快捷的按鍵方式，使您能夠快速的查詢到您所要的信息。
1.1.2布線方式
LD128E(Q)采用二總線回路，總線設計可減少工程布線及方便工程安裝調試。同時支持分支、單支、樹型分支、環形等多種布線方式。
1.1.3節點輸出
系統具備6組可編程繼電器有源輸出，可根據用戶的需要設置啟動邏輯。繼電器的邏輯表達式可直接從鍵盤輸入，無需任何專業人員即可在現場進行編程，特別適合使用單位和安裝工程公司人員在現場調試操作。
1.1.4火警記錄
系統具有黑匣子功能，可存儲1000條紀錄，用戶可方便地在系統菜單中調出所存儲的火警紀錄。這種方式先進、可靠、存儲記錄時間長。
1.1.5打印功能
系統可根據用戶的要求配置并行中文打印機，并可根據用戶需要，選擇打印內容。
1.1.6接口
本設備具備RS232及CAN總線接口。
RS232接口可聯接CRT，或由筆記本輸入數據。
CAN總線接口可以與其他設備進行通訊，以實現各種聯網需要。
1.2技術參數
1.2.1電源：主電與備電自動切換。
主電： AC 178V~242V/1A
備點： DC 24V±10%/7AH
備電保護電壓：21V±0.5V
備電恢復電壓：23V±0.5V
輸入最大功率：200W
1.2.2負載能力：
最大探測點：1024（探測器、聯動模塊等混合編址）
回路電壓：15~22VDC
回路電流：<200mA
輸出節點：1組公共火警繼電器無源節點。
6組可編程繼電器有源節點。各輸出節點的電流<2A。
1.2.3使用環境：
環境溫度：? -10°C~40°C
相對濕度：? <90%
電磁兼容、安全標準：符合GB16806-1997中要求。
1.2.4壁掛式整機重量：約15公斤（含電池）
1.2.5外形尺寸：445×610×140
1.2.6安裝尺寸如圖：

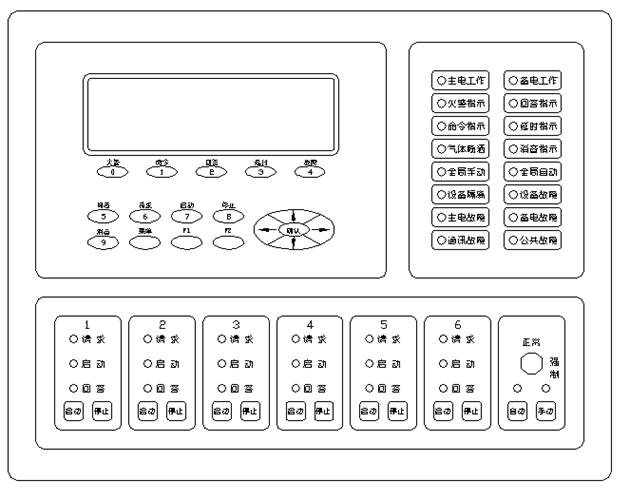

- 3外觀簡介?
LD128E(Q)關鍵狀態用發光二極管指示，各功能如下：
主電工作（綠）：主電正常時燈亮，主電欠壓及主電源線斷線時燈滅。
備電工作（綠）：備電正常時燈亮，備電欠壓及備電源線斷線時燈滅。
火警指示（紅）：首次火警發生時燈亮，并保持到系統復位。
回答指示（紅）：設備有回答時燈亮，無回答時燈滅。
命令指示（紅）：設備有啟動命令時燈亮，無啟動命令時燈滅。
延時指示（紅）：設備尚未啟動，正處在延時狀態時燈亮，延時結束時燈滅。
氣體噴灑（紅）：氣體噴灑設備有啟動命令時燈亮，無啟動命令時燈滅。
消音指示（綠）：有火警、啟動或故障發生時，按消音鍵后，消音指示燈亮。
全局手動（綠）：當聯動設備的啟動狀態設置為[全局手動]時燈亮。
全局自動（綠）：當聯動設備的啟動狀態設置為[全局自動]時燈亮。
設備隔離（綠）：當有未接或故障的設備被隔離時燈亮。無隔離設備時燈滅。
設備故障（黃）：探測回路所接的設備發生故障時燈亮，無故障時燈滅。
主電故障（黃）：主電欠壓及斷線時燈亮，主電正常時燈滅。
備電故障（黃）：備電欠壓及斷線時燈亮，備電正常時燈滅。
通訊故障（黃）：當控制器主板與驅動板或手動盤板通訊故障時燈亮，無故障時燈滅。
公共故障（黃）：控制器有故障時燈亮，全部故障消除后燈滅。
